组成部分：
1.整流柜1台、2.逆变柜1台、3.直流调速柜1台、4.操作台1个、5.降压变压器1台、6.单冷空调1套、7.冷却系统1套。
设备简介：
由六个可控硅组成的三相全桥整流电路，稳定可靠，国内现有固态高频大部分均采用这项技术，并广泛应用于钢管、铝条的焊接。但也存在功率因数低，谐波污染重的缺点。要使设备既具备谐波最小、功率因数最高，又要输出功率可调，为此我们开发出了PWM开关电源调压技术。其工作原理简述如下：
首先将三相工频交流电通过由二极管组成的三相不可控桥整流桥变成直流，并由大电容组滤波产生平直的直流电压，再采用大功率开关模块IGBT对其进行通断控制，在开关频率不变的情况下，通过调节开和关的时间比例，就可控制输出直流电压平均值。这就是脉冲宽度调制技术（简称PWM或斩波技术），PWM斩波调制产生的宽度可变脉冲直流电，通过电抗或电容滤波，就可给负载提供快速响应、稳定、可调的直流电压和电流。
适用范围：
主要用于低碳钢、高强度钢、合金钢等各类直缝钢管焊接。
设备特点：
1.功率因数高：功率因数≥0.92，无需再加无功补偿设备。
2.谐波污染小：一般不用再另加谐波处理设备。
3.输出功率平稳：输出纹波≤0.2%，所焊管毛刺更加均匀。
4.保护速度快：故障连锁保护时间≤10μS。设备更加可靠。
5.电源效率高：因为减小了无功损耗，整机效率有所提高。

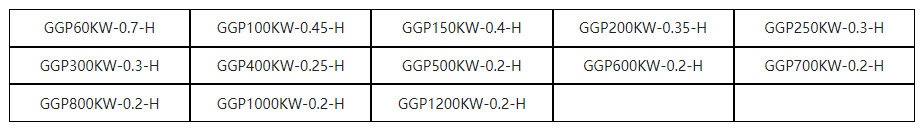

可供货范围 ：
